Elektrische Fußbodenheizung HoWaTech Profi Plus 200 - 63m

Artikelnummer: 203055

Kategorie: Elektrische Fußbodenheizung Profi Plus 200 mit Touchscreen Regler

Lieferstatus: Lieferung innerhalb 7 Tage
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

491,18 €

inkl. 19% USt. , inkl. Versand

Hersteller: HoWaTech

Stk

Beschreibung
Einbauanleitung/Info gemäss Oekodesign-Richtlinie

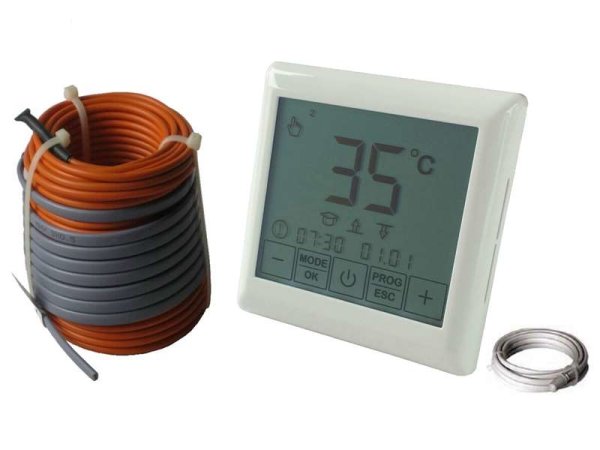

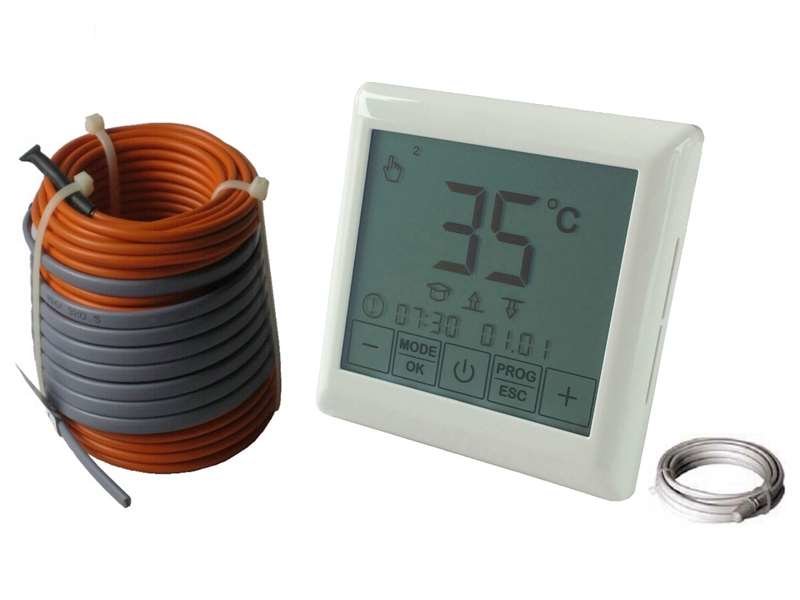

Elektrische Fußbodenheizung HoWaTech Profi Plus 200 - 63m

- Heizdraht lose auf Rolle zum individuellen Verlegen
- ca. 12W/lfm / für 1-1,5m² Heizfläche
- inkl. Fußbodentemperaturregler 200 mit integrierter Zeitschaltuhr mit Touchscreen und Fühlerleitung

zum Anschluss an das vorhandene 230V/50Hz Stromnetz

Heizleistungen je nach Typ 80 -200 Watt/m² möglich

nur 3 mm Aufbauhöhe

für keramische Oberbeläge

für alle Räume geeignet

für Flächen bis 20m² (ohne weitere technische Maßnahmen)

Das Prinzip:
Die Heizung DuoFloor® Profi besteht aus einem TWIN-Heizdraht (nur ein Anschlussende des Kabels), welcher lose auf einer Rolle geliefert wird. Dieser Heizdraht hat eine Aufbauhöhe von ca. 3mm (verschwindet ohne Probleme im Fliesenkleber).

Der Heizdraht kann auf der Fläche individuell verlegt werden. Dies bezieht sich auf die Schleifenbreite sowie den Schleifenabstand. Mit dem Schleifenabstand wird die effektive Flächenleistung definiert (siehe Tabelle). Dadurch ist es möglich, dass Sie sich Wärmeinseln (z.B. vor Dusche oder Waschbecken) und weniger beheizte Flächen (Lauffläche, Randbereiche) schaffen können. Auch für Räume mit nicht rechtwinkliger Geometrie ist die Verlegung mit "DuoFloor® Profi"-Heizung in vielen Fällen einfacher als z.B. bei der "DuoFloor® Classic bzw. Comfort" (auf Matte vorverlegt). Die maximale Heizdrahtlänge pro Stromkreis (230V/16A) beträgt ca. 200 lfm (durch kombination mehrerer Heizkreise). Darüber hinaus wird ein weiterer Stromkreis benötigt. Die Kombination von mehreren Heizungen ist möglich, sofern die maximal zulässige Leistungsaufnahme pro Leitungsschutzschalter nicht überschritten wird. Die Funktion der Heizung wird durch den im Paket "DuoFloor® Profi" enthaltenen Fußbodentemperaturregler inkl. Fühlerleitung gesteuert. An diesem kann von Hand die gewünschte Fußbodentemperatur eingestellt werden. Er erfasst über den in der Heizfläche eingebauten Fußbodentemperaturfühler die Bodentemperatur und regelt diese auf den gewünschten Wert.

Die Funktion:
Der Heizdraht wandelt den elektrischen Strom in Wärme um. Dabei kann der Heizdraht Temperaturen um 50°C erreichen, ohne dass das jedoch auf der Fläche spürbar wird. Die Oberflächentemperatur des Oberbelages ist abhängig von der Dämmung (gerade des Untergrunds) und der eingestellten Temperatur am Regler. Während der Aufheizphase arbeitet das System mit seiner Nennleistung, bis die gewünschte Temperatur des Bodens erreicht ist. Danach wird der Regler die Temperatur nur noch auf dem eingestellten Wert halten, was wesendlich weniger Energie benötigt. (Durch eine ausreichende Dämmung verkürzen Sie die Aufheizzeit und sparen somit Energie. Sparen Sie Geld durch richtige Isolation und somit verkürzte Aufheizzeiten)

Die Verlegung in Kürze:
Zum Anschluss benötigen Sie einen 230V Stromanschluss an der Stelle, an der später der Regler montiert werden soll. Dort sollte eine Leerdose eingebaut werden in der alle ankommenden Leitungen gesammelt werden können. Von dieser Stelle aus sollte mindestens ein Leerrohr in den Boden führen, welches später ausschließlich die Fühlerleitung des Reglers aufnimmt. Mit des Heizdrahtes fangen Sie optimalerweise in der Nähe des Reglers an, um die zum Anschlussleitungen nicht unbedingt verlängern zu müssen. Vor der Verlegung empfehlen wir den Verlegeweg auf dem Boden einzuzeichnen. Der rollenförmig aufgewickelte Heizdraht wird auf der Fläche ausgelegt und fixiert. Vermeiden Sie Kabelkreuzungen; diese können später zu einem Defekt der Heizung führen. Wichtig ist, die gesamte Heizfläche am Rand mit einem Randdämmstreifen einzufassen, um die temperaturbedingte Ausdehnung des Bodenaufbaus zu gewährleisten. Verbinden Sie die Anschlussleitungen der Heizung, der des Hausanschlusses und die der Fühlerleitung mit dem Regler (lt. Anschlussschema). Nun ist Kontrolle angesagt! Alle Anschlüsse auf Festigkeit und das Kabel genau auf Beschädigungen überprüfen, denn eine Beschädigung kann später nur mit erhöhtem Aufwand gefunden und beseitigt werden. Das Heizkabel ist weitestgehend reparabel! Die gesamte Fläche wird nun mit einer handelsüblichen, flexiblen Ausgleichsmasse oder Nivellierspachtel versehen, wobei die Aufbauhöhe mindestens der der Kabeldicke (3mm) entsprechen sollte. Nach entsprechendem Trocknungszeitraum wird die gesamte Fläche mit flexiblem Fliesenkleber verfliest und der umlaufende Randdämmstreifen mit einer dauerelastischen Fugendichtmasse versehen. Natürlich können Sie auch direkt über der Heizung den Fliesenkleber aufbringen - das spart Arbeit, erhöht aber das Risiko dabei den Heizdraht ungewollt zu verletzen.

Eine ausführliche Verlege- bzw. Montageanleitung finden Sie hier

Wichtiger Hinweis zur Ökodesign-Richtline
Dieser Bausatz darf als Raumheizgerät nur eingesetzt werden wenn er mit einer elektronischen Raumtemperaturkontrolle mit Wochentagsregelung ausgestattet wird. Wir empfehlen dazu unser Uhrenthermostat TP520 oder SE200 mit welchem bis zu 3,5kW geregelt werden können.

Info gemäss Oekodesign-Richtlinie.pdf
